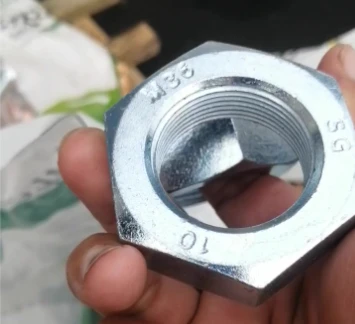

Yra įvairių rūšių veržlių, tarp kurių smulkaus žingsnio veržlės yra įprasta srieginių tvirtinimo detalių kategorija. Smulkaus žingsnio veržlės yra tinkamos prijungti dideliu greičiu besisukančius ar judančius komponentus. Dėl mažo sriegių kampo, jie užtikrina puikų anti-atsipalaidavimą priveržus ir užfiksavus. Be to, smulkus žingsnisriešutaiyra plačiai naudojami mašinų įrangos ašiniam tarpui reguliuoti, ypač iš anksto apkrauti veleno guolius ir apkarpyti ašinį tarpą ant staklių.
Naudojant smulkaus žingsnio veržles, reikia visapusiškai atsižvelgti į jų tempimo apkrovą ir mechaninį stiprumą. Netinkamas pasirinkimas arba nestandartinis veikimas{1} sutrumpins smulkaus žingsnio veržlių tarnavimo laiką ir sukels nenuspėjamą pavojų įrangos priežiūrai. Visų smulkaus žingsnio veržlių sriegio parametrų įsisavinimas padeda išvengti surinkimo klaidų ir palaiko trikčių šalinimo priemones.
1. Įprasti smulkaus žingsnio siūlų aptikimo metodai
Sriegio įtraukto kampo matavimasKampas su sriegiu taip pat žinomas kaip sriegio profilio kampas. Jį galima išmatuoti apskaičiuojant šono kampą, kuris reiškia kampą tarp sriegio šono ir sriegio ašiai statmenos plokštumos. Matuojant išilgai tiesių segmentų abiejose sriegio profilio pusėse paimami keli mėginių ėmimo taškai, o sriegio profilio kampui apskaičiuoti taikomas mažiausio kvadrato metodas mėginių ėmimo taškų tiesiniam pritaikymui.
Žingsnio matavimasŽingsnis apibrėžiamas kaip ašinis atstumas nuo bet kurio vieno sriegio taško iki atitinkamo gretimo sriegio taško. Matavimas turi būti atliekamas lygiagrečiai sriegio ašiai.
Sriegio žingsnio skersmens matavimasSriegio žingsnio skersmuo reiškia statmeną atstumą nuo žingsnio linijos iki sriegio ašies. Žingsnio linija yra įsivaizduojamas cilindro generatorius, tarnaujantis kaip kritinis matmuo, kontroliuojantis sriegio pritaikymo tikslumą.
2. Automatinės sriegio tikrinimo sistemos sudėtis
2.1 Aparatinės įrangos sistema
Automatinė gijų parametrų tikrinimo sistema naudoja kompiuterinę{0}}sistemą. Jo techninę įrangą sudaro apšvietimo sistema, CCD kamera ir optinio vaizdo sistema, vaizdo gavimo kortelė, vaizdo apdorojimo blokas, mechaninė tikrinimo sistema, elektrinė valdymo sistema ir kiti komponentai.
Patikrinimo darbo eiga: po apšvietimo sistemos, CCD kamera ir optinė sistema užfiksuoja tvirtinimo detalių siūlų vaizdus. Skaitmeniniai vaizdai per vaizdų gavimo kortelę perduodami į kompiuterį. Kompiuteris apdoroja skaitmeninius vaizdus naudodamas atitinkamus algoritmus, kad apskaičiuotų pagrindinius sriegio parametrus, įskaitant profilio kampą, žingsnį ir žingsnio skersmenį, palygina išmatuotas vertes su standartiniais matmenimis ir apskaičiuoja matmenų nuokrypius.
2.2 Programinės įrangos sistema
Automatinio sriegio parametrų matavimo programinės įrangos sistemą daugiausia sudaro sistemos valdymo modulis ir vaizdo apdorojimo modulis.
Sistemos valdymo modulis: užbaigia bendrą inicijavimą, įskaitant vaizdo gavimo kortelės konfigūraciją ir standartinius gijos parametrus; realizuoja vaizdų fiksavimą, 8 bitų pilkos spalvos vaizdų saugojimą ir vaizdų talpyklą atmintyje.
Vaizdo apdorojimo modulis: Jame yra keli algoritmai: išankstinio apdorojimo algoritmai triukšmo mažinimui ir sriegio kontūro kraštų patobulinimui; kraštų aptikimo ir ištraukimo algoritmai kontūrų identifikavimui; Sistemos kalibravimo algoritmai faktiniams matmenims iš skaitmeninių vaizdų matuoti; algoritmai, skirti skaičiuoti visus siūlų parametrus.
3. Patikrinimo rezultatai
Sukurta mašinine vizija{0}}pagrįsta automatinio sriegio tikrinimo sistema, skirta matuoti sriegio kampą, žingsnį, žingsnio skersmenį ir kitus standartinių sriegių pavyzdžių parametrus. Visi išmatuoti parametrai patenka į leistinas tolerancijos ribas. Pasižymi dideliu efektyvumu ir patikimu stabilumu, mašininio matymo patikra patvirtinta, kad ji taikoma masinės gamybos kokybės tikrinimui.
4. Pagrindinis vieningo srieginio sriegio profilis
Sriegio kontūro forma išilginėje plokštumoje, einančioje per sriegio ašį, apibrėžiama kaip sriegio profilis. Įtrauktas kampas tarp dviejų gretimų sriegio dantų šonų yra sriegio profilio kampas. Metriniai bendrieji jungiamieji sriegiai turi trikampius profilius, kurių standartinis profilio kampas yra 60 laipsnių.
5. Įprastų metrinių smulkaus žingsnio sriegio specifikacijų ir srieginių grąžtų dydžių lentelė
Pirmajame stulpelyje pateikiamos metrinės sriegio specifikacijos, o po to nurodomas grubus žingsnis, grąžto skersmuo stambiam sriegimui, du pasirenkami smulkūs žingsniai. Tolesni stulpeliai atitinka UNC, UNF imperijos sriegio specifikacijas ir atitinkamus grąžto skersmenis. Metriniai siūlai dominuoja vidaus gamyboje. Metrinio sriegio grąžto skersmuo yra lygus naudojamo grąžto dydžiui. Pavyzdžiui, M48: grubus žingsnis=5 mm, gręžimo gręžimo skersmuo=43 mm.
表格
| Metrinis dydis | Grubus žingsnis (mm) | grubus sriegis (mm) | 1 smulkus žingsnis (mm) | 2 smulkus žingsnis (mm) | UNC dydis / gijos colyje | UNC grąžtas (mm) | UNF dydis / gijos colyje | UNF grąžtas (mm) |
|---|---|---|---|---|---|---|---|---|
| M1 | 0.25 | 0.75 | - | - | #1-64 | 1.55 | #0-80 | 1.30 |
| M2 | 0.40 | 1.60 | - | - | #2-56 | 1.83 | #1-72 | 1.60 |
| M2.5 | 0.45 | 2.05 | - | - | #3-48 | 2.10 | #2-64 | 1.90 |
| M3 | 0.50 | 2.50 | - | - | #4-40 | 2.35 | #3-56 | 2.10 |
| M4 | 0.70 | 3.30 | - | - | #5-40 | 2.65 | #4-48 | 2.40 |
| M5 | 0.80 | 4.20 | - | - | #6-32 | 2.85 | #5-44 | 2.70 |
| M6 | 1.00 | 5.00 | - | - | #8-32 | 3.50 | #6-40 | 3.00 |
| M7 | 1.00 | 6.00 | - | - | #10-24 | 3.90 | #8-36 | 3.50 |
| M8 | 1.25 | 6.80 | 1.00 | - | #12-24 | 4.50 | #10-32 | 4.10 |
| M9 | 1.25 | 7.80 | 1.00 | - | 1/4"-20 | 5.20 | #12-28 | 4.70 |
| M10 | 1.50 | 8.50 | 1.25 | 1.00 | 5/16"-18 | 6.60 | 1/4"-28 | 5.50 |
| M12 | 1.75 | 10.20 | 1.50 | 1.25 | 3/8"-16 | 8.00 | 5/16"-24 | 6.90 |
| M14 | 2.00 | 12.00 | 1.50 | - | 7/16"-14 | 9.40 | 3/8"-24 | 8.50 |
| M16 | 2.00 | 14.00 | 1.50 | - | 1/2"-13 | 10.80 | 7/16"-20 | 9.90 |
| M18 | 2.50 | 15.50 | 1.50 | - | 9/16"-12 | 12.20 | 1/2"-20 | 11.50 |
| M20 | 2.50 | 17.50 | 1.50 | - | 5/8"-11 | 13.50 | 9/16"-18 | 12.90 |
| M22 | 2.50 | 19.50 | 2.00 | - | 3/4"-10 | 16.50 | 5/8"-18 | 14.50 |
| M24 | 3.00 | 21.00 | 2.00 | 1.50 | 7/8"-9 | 19.50 | 3/4"-16 | 17.50 |
| M27 | 3.00 | 24.00 | 2.00 | 1.50 | 1"-8 | 22.25 | 7/8"-14 | 20.25 |
| M30 | 3.50 | 26.50 | 2.00 | - | 1 1/8"-7 | 25.00 | 1"-12 | 23.25 |
| M33 | 3.50 | 29.50 | 2.00 | 1.50 | 1 1/4"-7 | 28.25 | 1 1/8"-12 | 26.50 |
| M36 | 4.00 | 32.00 | - | - | 1 3/8"-6 | 30.75 | 1 1/4"-12 | 29.50 |
| M42 | 4.50 | 37.50 | - | - | 1 1/2"-6 | 34.00 | 1 3/8"-12 | 32.50 |
| M48 | 5.00 | 43.00 | - | - | 1 3/4"-5 | 39.50 | 1 1/2"-12 | 36.00 |
| - | - | - | - | - | 2"-4.5 | 45.00 | - | - |
6. Skirtumas tarp stambaus žingsnio ir smulkaus žingsnio siūlų
Stambiojo žingsnio sriegio apibrėžimas: esant fiksuotam vardiniam skersmeniui, stambaus žingsnio sriegis pasirenka didžiausią leistiną standartinį žingsnį. Sriegiai su mažesniu žingsniu ir tuo pačiu vardiniu skersmeniu yra apibrėžiami kaip smulkaus žingsnio sriegiai.
Pavyzdys: vardinis skersmuo M12 palaiko 1,75 mm, 1,5 mm ir 1,25 mm žingsnius. M12×1,75 yra stambaus žingsnio sriegis, kurio žingsnio vertės žymėjimo metu galima praleisti. M12 × 1,5 ir M12 × 1,25 yra smulkaus žingsnio sriegiai, kurie turi būti visiškai pažymėti žingsniu. Visos aukščiau pateiktos taisyklės taikomos bendriesiems metriniams sriegiams.
Smulkaus žingsnio sriegių pranašumai: mažas spiralės kampas užtikrina stiprią savaiminio-užsifiksavimo ir anti-atsipalaidavimo galią, tinka plonoms-sienos dalims, tiksliam reguliavimui ir vibracijai- jautrioms darbo sąlygoms. Trūkumas: Seklus sriegio profilis sumažina šlyties stiprumą, palyginti su stambiais žingsniais. Stambaus žingsnio sriegiai pasižymi universaliu suderinamumu, lengvu apdirbimu ir išmontavimu, todėl jie yra pirmasis pasirinkimas daugeliui bendros įrangos.
